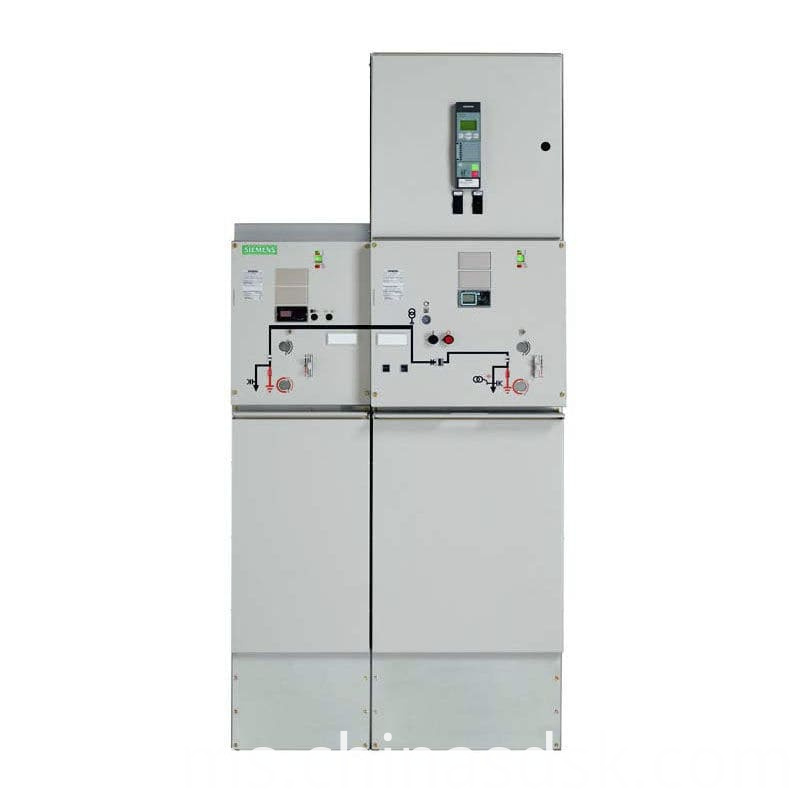

Switchgear Bertebat Gas Pengagihan Sekunder 8DJH
Suis bertebat gas pengedaran sekunder 8DJH adalah kelas voltan semasa di dunia dalam struktur produk yang paling padat, ringan, isi padu kecil, ekonomi tinggi. Oleh kerana ciri-ciri ini, GIS 145kV kami memenuhi semua keperluan persekitaran untuk peralatan gabungan voltan tinggi. Kerana kebisingan dan pelepasan medan elektrik sangat rendah, ia dapat dipasang di persekitaran yang sangat sensitif seperti kawasan perumahan dan pusat bandar.
PARAMETER
|
Rated voltage
|
kV
|
12
|
24
|
|
Rated frequency
|
Hz
|
50/60
|
50/60
|
|
Rated power-frequency withstand voltage
|
kV
|
42
|
65
|
|
Rated lightning impulse withstand voltage
|
kV
|
75
|
125
|
|
Rated peak withstand current
|
up to kA
|
63
|
50
|
|
Rated short-circuit making current
|
up to kA
|
63
|
50
|
|
Ratedshort-time withstand current
|
2 s
|
up to kA
|
25
|
20
|
|
|
4 s
|
up to kA
|
20
|
20
|
|
Rated short-circuit breaking current
|
up to kA
|
25
|
20
|
|
Rated normal current for busbar
|
up to A
|
630
|
|
Ambient air temperature
|
Without secondary equipment
|
°C
|
-25/-40* to +70
|
|
|
With secondary equipment
|
°C
|
-5/-15*/-25* to +55
|
|
|
Storage/transport
|
°C
|
-40 to +70
|
|
Degree of protection
|
Primary part
|
|
IP67
|
|
|
Switchgear
|
|
IP2X / IP3X
|
|
|
Secondary part
|
|
IP3X / IP4X
|
|
IAC*
|
Wall-standing arrangement
|
|
A FL up to 21kA (1s)
|
|
|
Free-standing arrangement*
|
|
A FLR up to 21kA (1s)
|
CIRI-CIRI
1. Dinilai maksimum 17.5kV, 25kA atau 24kV, 20kA
Arus bas dan pengumpan adalah 630A
2. Pemasangan kilang, ujian jenis, memenuhi standard IEC 62271-200, GB3906, GB3804, GB1984, 3.GB16926
4. Pelekat logam
5. Bar tunggal
6. Penebat gas, meterai seumur hidup
7. Bahagian kiri dan kanan boleh dilanjutkan
8. Jenis unit dan jenis gabungan adalah pilihan

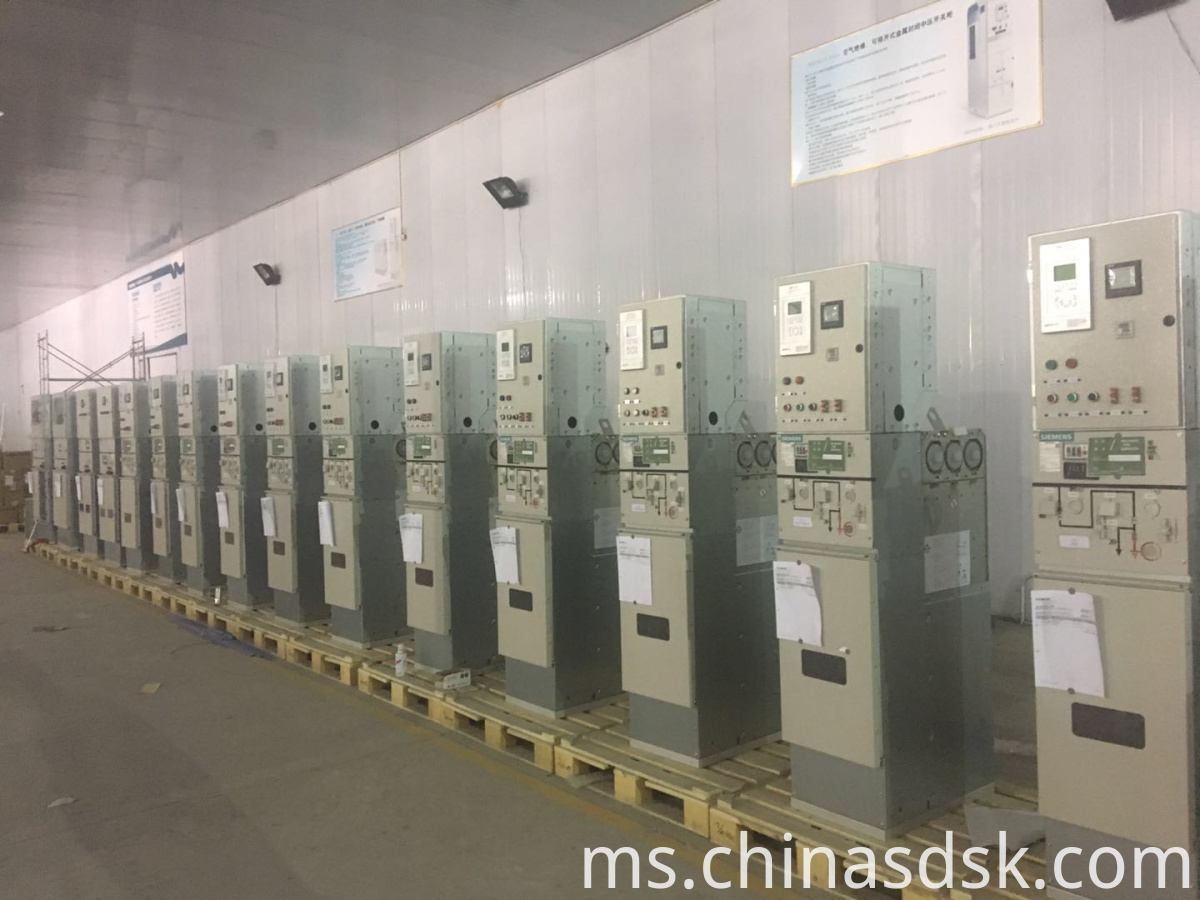

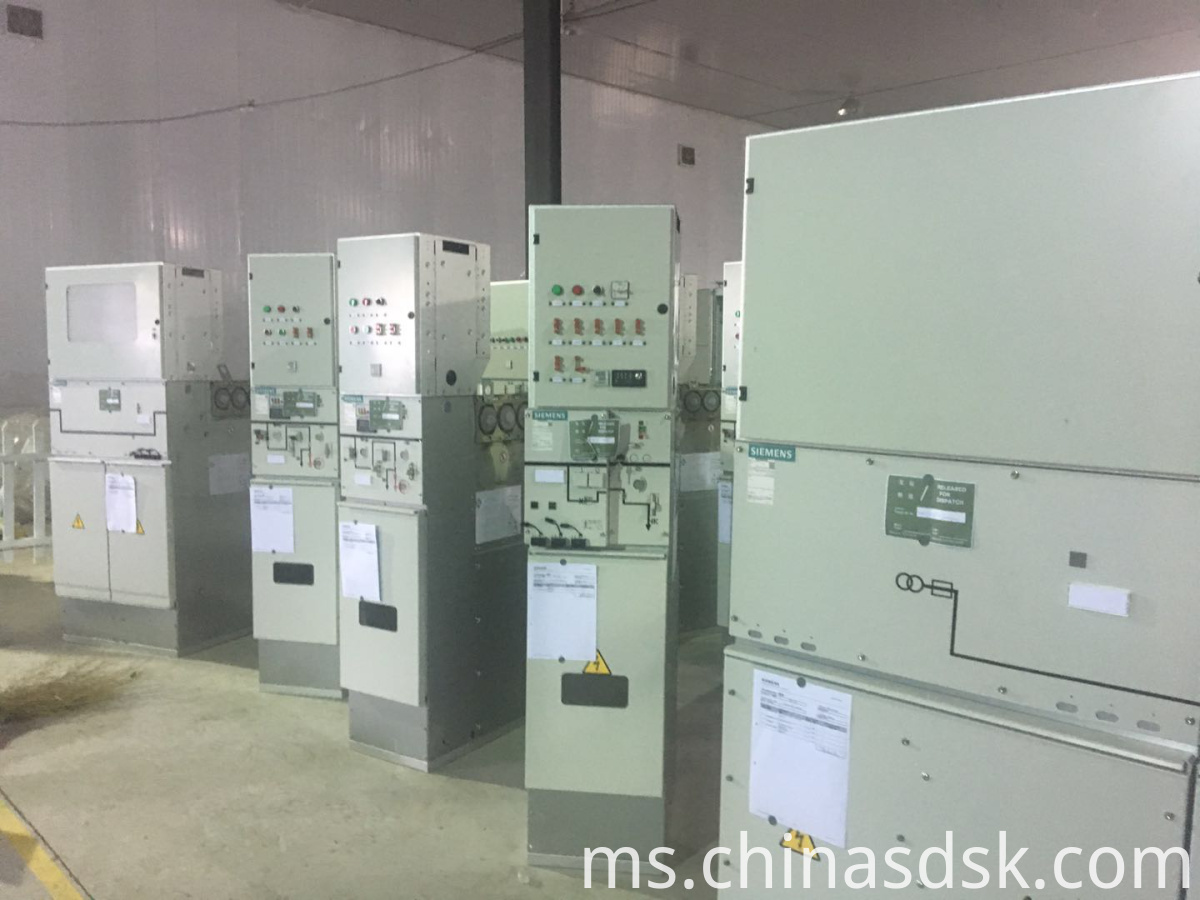

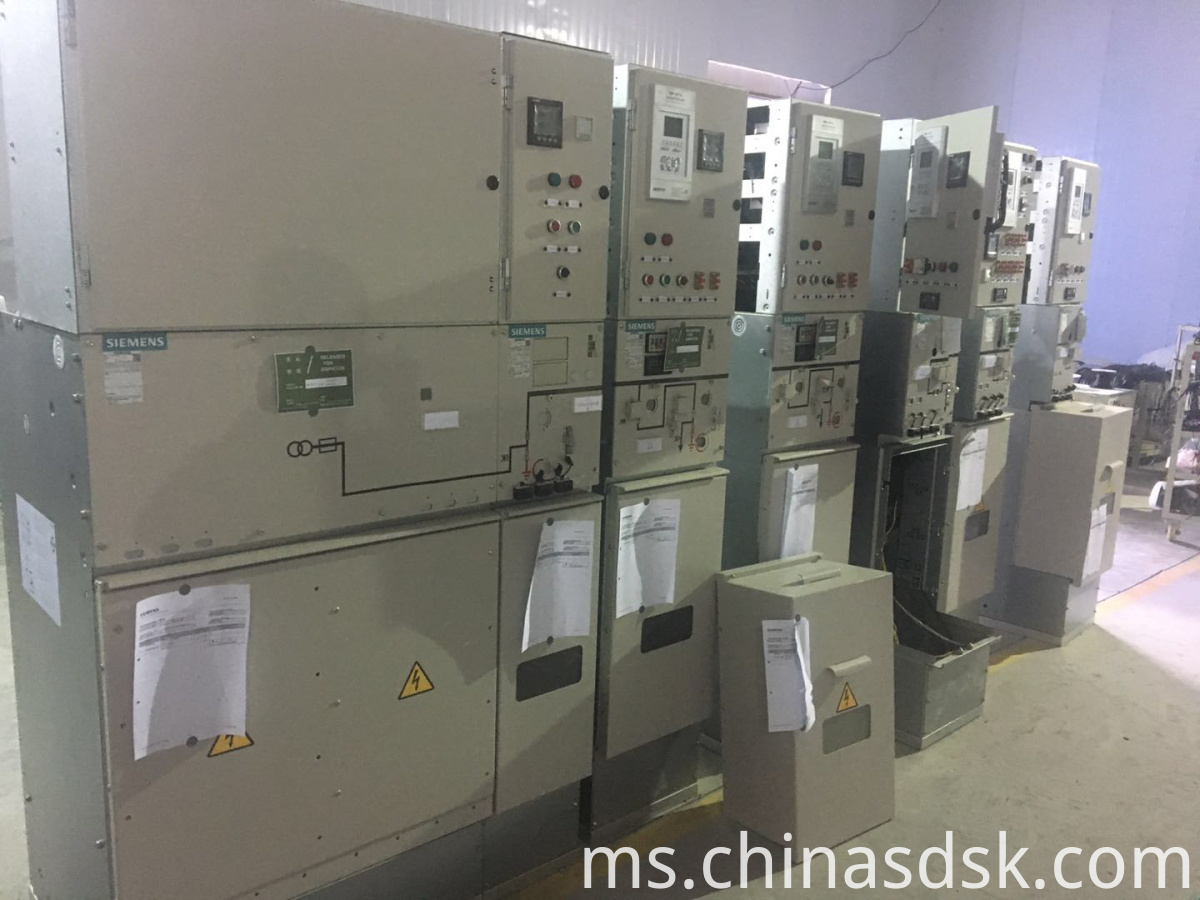

KES KERJA
Kategori produk : Penyelesaian Pemacu Motor Voltan Sederhana > Suis Bertebat Gas 8Djh
